灵活性强、科技含量高、操作简单、运行稳定。
生产能力:180-10000t/h
产品重量:149.61-1659t
产品规格:Φ2.5×40-Φ6.0×95
应用范围:主要用于稀土、石灰石、碳酸钙、石英石的加工和煅烧处理,在稀土加工生产线中起着重要作用。
全国销售热线 : 0371-6777 2626
稀土具有极其重要的战略资源,稀土回转窑是对稀土矿进行煅烧加工的建材设备,由于稀土矿的利用价值非常高,只有对其进行加工之后才能更好的应用,其中稀土回转窑属于专业程度较高的煅烧设备,它在对稀土进行加工过程中优势非常多,功能也相当完善,本文来对该设备进行详细介绍。

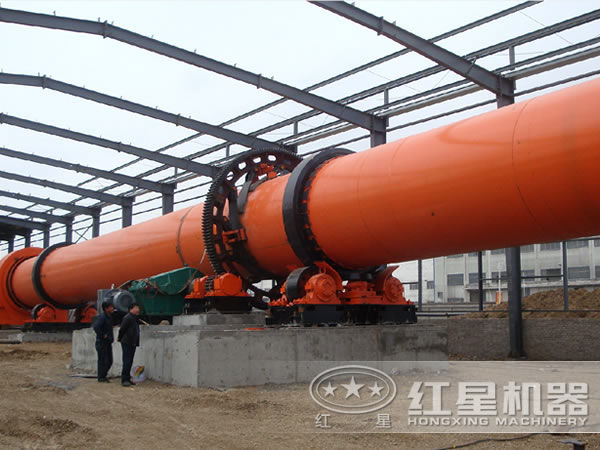

1、支承装置:稀土回转窑采用先进的主轴结构,设置有自动测温装置和电加热装置。
2、挡轮装置:分为机械和液压推力挡轮两类,液压挡轮装置配有先进的液压控制系统。
3、传动装置:稀土回转窑配单传动和双传动,调速电机、直流电机或变频调速电机控制转速,运转可靠,节能高产。
4、筒体轮带垫板:轮带下垫板有固定式,可调式及浮动垫板,具有结构简单,维护更换方便,拆换不伤筒体等特点。
5、密封装置:稀土回转窑根据窑型的不同设计有多种密封形式供选择。气缸压紧端面密封、弹簧压紧端面密封、重锤石墨块密封、弹簧石墨块密封、鱼鳞片迷宫密封、轴向迷宫密封以及上述形式组合密封和目前比较常用的柔性密封等,其特点是对筒体窜动和摆动的适应能力强、密封效果好。
稀土回转窑内的物料是自上而下运动的,它包括由于物料在煅烧过程中的体积收缩而引起上层物料的运动和由于下部物料的卸出而引起全窑物料的运动。如果稀土回转窑具有合适的扩大口,收缩对物料下降的影响是很小的。因此,窑内物料的运动速度主要决定于物料卸出量,即稀土回转窑产量。但是物料的运动速度必须与物料的煅烧速度相适应,而煅烧速度又于煅烧温度、气体速度、传热情况、物料粒度大小、燃烧粒度大小等因素有关。物料在稀土回转窑内的运动速度随情况不同而变化,其运动速度与排风、窑速、窑内阻力、物料物理性质、窑径和窑内热交换装置等都有关系。
1、窑体采用优质镇静碳素钢或合金钢板卷制并自动焊接;
2、稀土回转窑的轮带、托轮、开式齿轮采用合金铸钢;
3、设备的滑动轴承采用大间隙不刮瓦轴承;
4、稀土回转窑的传动装置采用硬齿面减速器,弹性膜片联轴器,直流电机拖动;
5、稀土回转窑采用液压挡轮。
河南红星机器是一家稀土回转窑生产厂家,生产的回转窑设备质量好、价格合理,且服务好。红星机器在稀土回转窑的研发上拥有丰富的经验,因此为用户配备专业的售后服务,可以让用户在选购的时候省心、后期生产中放心。欢迎有需要的用户来河南红星机器咨询、选购稀土回转窑,红星机器的稀土回转窑价格获取方式:点击在线客服即可获取实时报价!
产品规格 (m) |
窑体尺寸 | 电机功率 (kw) |
总重量 (t) |
备注 | ||||
直径(m) | 长度(m) | 斜度(%) | 产量 (t/d) |
转速 (r/min) |
||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 预热发电窑 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 预热分解窑 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |
